Cıvata ve Vida Şekillendirme Kalıpları

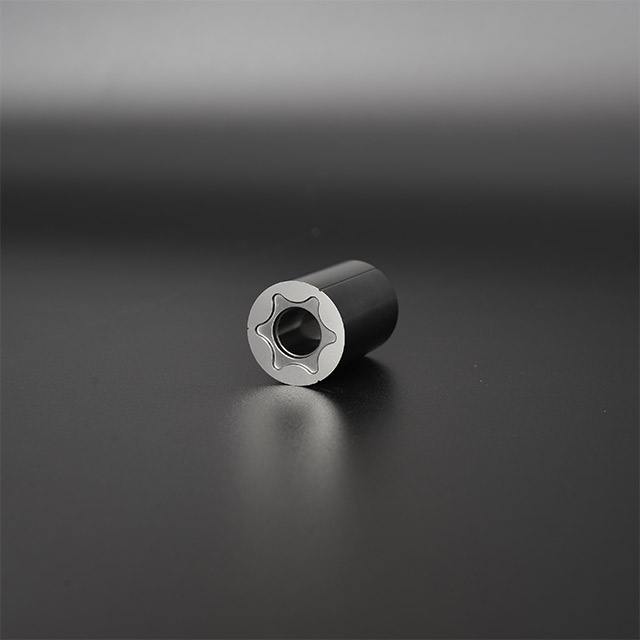

Cıvata Kalıpları İçin Özel Karbür Kalıp Çekirdeği
Cıvata ve vida şekillendirme kalıpları için özel karbür kalıp çekirdeği. Jungu karbür sınıfını, sıkı geçme riskini, gövde desteğini, yükü ve çatlak geçmişini inceler.
Cıvata Kalıpları İçin Özel Karbür Kalıp Çekirdeği ne için kullanılır?
Karbür kalıp çekirdeği, cıvata kalıbı veya soğuk şekillendirme kalıbı içindeki aşınmaya dayanıklı inserttir. Çekirdek basınca dayanmalı, aynı zamanda kalıp gövdesinden gelen montaj gerilimini de taşımalıdır. Birçok arıza karbür sınıfından değil, geçmeden kaynaklanır: fazla sıkı geçme montaj sırasında çatlak oluşturabilir; zayıf destek ise kavitenin yük altında oynamasına yol açar. Jungu tekliften önce bağlantı elemanı çizimini, çekirdek kavitesini, kalıp gövdesi ölçüsünü, geçme verisini, karbür sınıfını, istasyonu ve radyal çatlak veya aşınma fotoğraflarını inceler.
Tipik kullanım
karbür destekli kalıp cıvatası veya zımba takımının alıcı çizimine uyması gereken soğuk şekillendirme, recess formu ve segmentli kalıp yapıları.
İlgili ürün aileleri
Teknik İnceleme Kapsamı
Jungu neleri kontrol eder
- Kavite geometrisi, cıvata çizimi, istasyon, karbür sınıfı ve basınç bölgesi
- Kalıp gövdesi malzemesi, shrink-fit veya press-fit verisi, destek uzunluğu ve montaj yöntemi
- Mevcut hata: radyal çatlak, kavite aşınması, çekirdek hareketi, eksik dolum veya gövde deformasyonu
Neden standart fiyat gösterilmiyor
Bu B2B özel takım üretimidir. Güvenilir teklif; çizim, malzeme, ölçü, tolerans, makine ayarı, yıllık adet ve alıcının çözmek istediği kalıp ömrü problemine bağlıdır.
Teklif İçin Gerekli Bilgiler
| Çizim | Kritik ölçülerle birlikte 2D çizim, 3D dosya veya numune fotoğrafları. |
|---|---|
| Üretim Bağlamı | Bağlantı elemanı türü, malzeme, makine modeli, istasyon sayısı ve yıllık talep. |
| Kalite Hedefi | Tolerans, yüzey finisajı, kaplama, hedef kalıp ömrü ve mevcut arıza modu. |
| Ticari Bağlam | Prototip adedi, seri üretim ihtiyacı, hedef teslim süresi ve hedef ülke. |
Uygulama ve Satın Alma Uyumu
| Tipik uygulama | karbür destekli kalıp cıvatası veya zımba takımının alıcı çizimine uyması gereken soğuk şekillendirme, recess formu ve segmentli kalıp yapıları |
|---|---|
| Alıcı inceleme odağı | iç profil geometrisi, karbür desteği, kalıp gövdesi uyumu, zımba hizalaması, yüzey kalitesi, kaplama rotası, makine istasyonu ve mevcut aşınma deseni |
| Teklif temeli | çizim, malzeme, tolerans, makine modeli, miktar ve hedef kalıp ömrü |
| İnceleme çıktısı | şekillendirme yükü, makine kurulumu ve hedef kalıp ömrüne göre çizime dayalı karbür kalıp cıvatası veya zımba takımı rotası |
Teklif Süreci
- Çizimleri ve uygulama detaylarını gönderin.
- Jungu üretilebilirliği ve takım rotasını inceler.
- Mühendislik ekibi malzemeyi, toleransı ve kalıp ömrü hedefini netleştirir.
- Teknik onaydan sonra teklif ve teslim süresi hazırlanır.
SSS
Karbür çekirdek üretimden önce neden çatlar?
Geçme, sıcaklık, gövde desteği veya radius yanlışsa montaj gerilimi çekirdeği çatlatabilir.
Jungu karbür sınıfı önerebilir mi?
Evet; fakat sınıf seçimi kavite şekli, yük, destek yapısı ve arıza geçmişi kontrolünden sonra yapılır.
Bu ürün özelleştirilebilir mi?
Evet. Jungu, alıcı çizimleri, numuneleri ve makine gereksinimlerine göre bağlantı elemanı kalıp takımları üretir.
Önce ne gönderilmeli?
Çizim, malzeme, makine modeli, tolerans gereksinimi, yıllık adet ve mevcut takım ömrü sorunu gönderilmelidir.
Bu takım için teknik inceleme mi gerekiyor?
Jungu'nun üretilebilirliği, malzeme rotasını ve teklif koşullarını kontrol edebilmesi için çizimleri ve proje detaylarını gönderin.
