Diş Ovalama Kalıpları

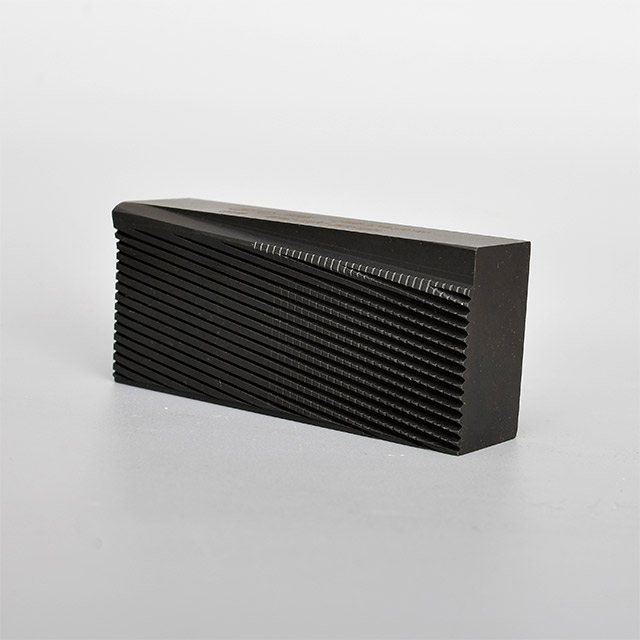

Kendinden Diş Açan Vidalar İçin Diş Ovalama Kalıbı
Kendinden diş açan vidalar için çizime dayalı diş ovalama kalıbı. Jungu giriş profili, blank çapı, yanak dolumu, makine yuvası ve mastar hatalarını inceler.
Kendinden Diş Açan Vidalar İçin Diş Ovalama Kalıbı ne için kullanılır?
Kendinden diş açan vida için diş ovalama kalıbı, vidanın montaj sırasında karşı dişi temiz başlatmasını sağlayan dış dişi ve giriş geometrisini oluşturur. Kalıp yalnızca hatveyle değerlendirilmez. Blank çapı, giriş konisi, tepe formu, yanak açısı, malzeme sertliği ve ovalama makinesi yuvası, vidanın temiz başlayıp başlamayacağını belirler. Sık görülen RFQ hatası, bu kalıbı normal metrik vida kalıbı gibi ele alıp uç formunu ve ilk dişi dikkate almamaktır. Jungu tekliften önce çizimi, diş standardını, blank toleransını, malzemeyi, makine modelini, kalıp ölçüsünü, yüzey hedefini ve başlangıç hatası, sığ yanak, galling veya kısa ömür fotoğraflarını inceler.
Tipik kullanım
giriş geometrisi, blank çapı ve ilk diş dolumunun montaj davranışını belirlediği kendinden diş açan vida üretimi.
İlgili ürün aileleri
Teknik İnceleme Kapsamı
Jungu neleri kontrol eder
- Diş standardı, hatve, giriş konisi, ilk diş formu, tepe şekli ve tolerans sınıfı
- Blank çap toleransı, blank boyu, malzeme sertliği, yüzey ve yağlama
- Ovalama makinesi modeli, düz kalıp ölçüsü, montaj yuvası, strok ve hedef hız
- Hata şekli: kötü başlama, karşı malzemede yırtılma, sığ yanak, galling veya kısa kalıp ömrü
Neden standart fiyat gösterilmiyor
Bu B2B özel takım üretimidir. Güvenilir teklif; çizim, malzeme, ölçü, tolerans, makine ayarı, yıllık adet ve alıcının çözmek istediği kalıp ömrü problemine bağlıdır.
Teklif İçin Gerekli Bilgiler
| Diş rotası | Hatve, diş açısı, giriş, uç formu, tolerans ve montaj testi içeren çizim. |
|---|---|
| Blank verisi | Blank çap toleransı, boy, malzeme, sertlik ve ovalama öncesi yüzey. |
| Makine uyumu | Ovalama makinesi, kalıp ölçüsü, yuva, strok ve mevcut kalıp fotoğrafları. |
| Hata kanıtı | Başlama hatası, yırtık yanak, galling, mastar hatası veya aşınmış kalıp kenarı fotoğrafları. |
Uygulama ve Satın Alma Uyumu
| Tipik uygulama | giriş geometrisi, blank çapı ve ilk diş dolumunun montaj davranışını belirlediği kendinden diş açan vida üretimi |
|---|---|
| Alıcı inceleme odağı | giriş şekli, blank çap toleransı, tepe formu, yanak dolumu, sertlik, makine yuvası ve montaj hatası |
| Teklif temeli | çizim, malzeme, tolerans, makine modeli, miktar ve hedef kalıp ömrü |
| İnceleme çıktısı | blank kontrolü, giriş profili, makine uyumu ve kontrol yöntemiyle eşleşen diş ovalama kalıbı rotası |
Teklif Süreci
- Çizimleri ve uygulama detaylarını gönderin.
- Jungu üretilebilirliği ve takım rotasını inceler.
- Mühendislik ekibi malzemeyi, toleransı ve kalıp ömrü hedefini netleştirir.
- Teknik onaydan sonra teklif ve teslim süresi hazırlanır.
SSS
Normal vida dişi rotası kullanılabilir mi?
Otomatik olarak hayır. Kendinden diş açan vidalarda giriş ve ilk diş montaj davranışını belirler.
Önce hangi tolerans kontrol edilmeli?
Blank çapı önce kontrol edilmelidir; yanak dolumu ve ovalama basıncı buna bağlıdır.
Montaj testi bilgisi gerekli mi?
Evet. Tork, sıyırma veya başlama hatası verisi giriş ve yanak rotasını netleştirir.
Bu ürün özelleştirilebilir mi?
Evet. Jungu, alıcı çizimleri, numuneleri ve makine gereksinimlerine göre bağlantı elemanı kalıp takımları üretir.
Bu takım için teknik inceleme mi gerekiyor?
Jungu'nun üretilebilirliği, malzeme rotasını ve teklif koşullarını kontrol edebilmesi için çizimleri ve proje detaylarını gönderin.
