Başlık Zımbaları ve Zımba Pimleri

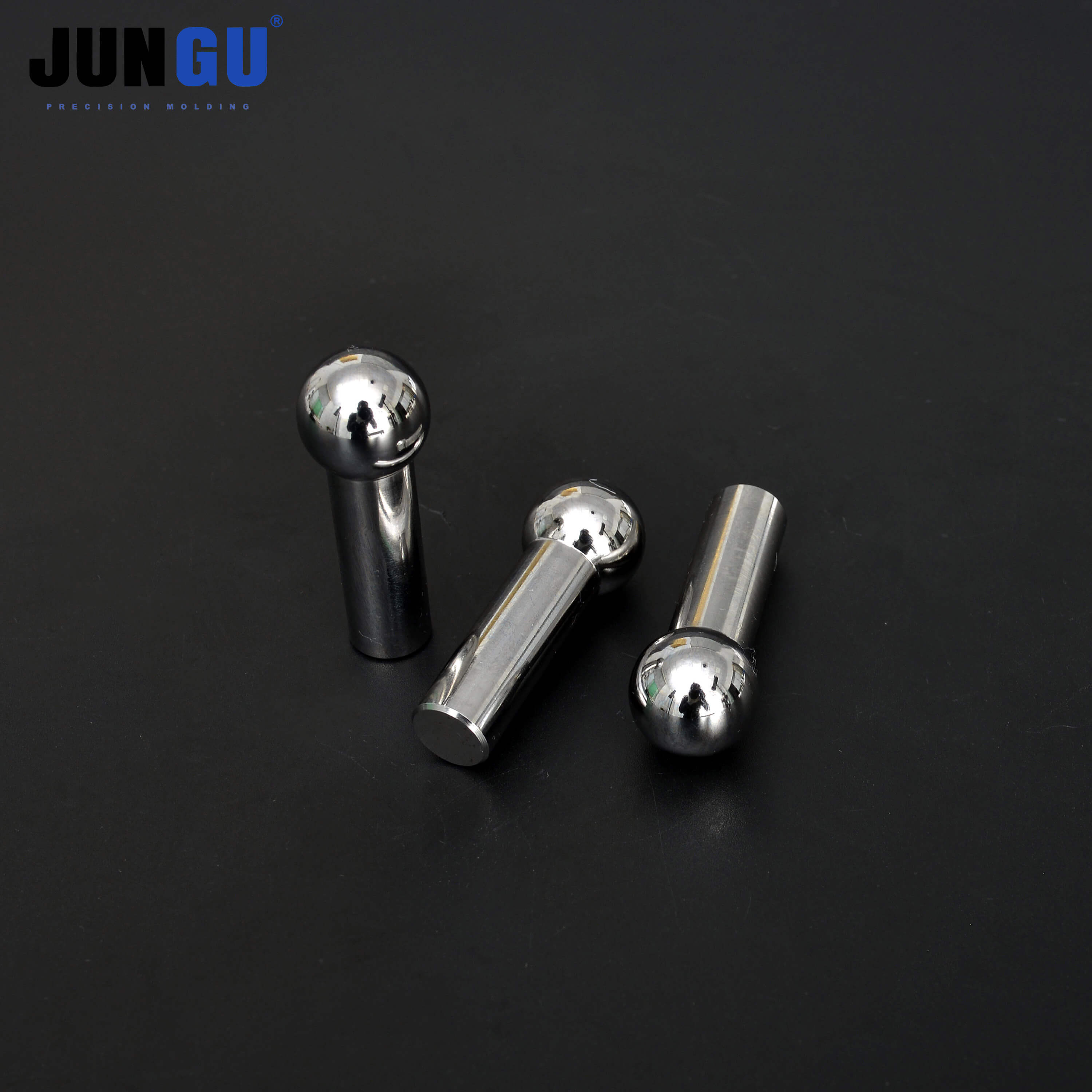

Özel Küresel Başlı Zımba Pimi
Özel baş formu ve profil kontrolü için küresel başlı zımba pimleri. Jungu radius geçişini, hizalamayı, darbe yükünü ve polisaj gereksinimini inceler.
Özel Küresel Başlı Zımba Pimi ne için kullanılır?
Küresel başlı zımba pimi, parçada yuvarlak baş, küre profili veya düz zımbanın oluşturamayacağı yumuşak geçiş gerektiğinde kullanılır. Yaygın arıza yalnızca uç aşınması değildir; küre radiusu ile şaft arasındaki geçiş özellikle sert malzeme veya hafif hizalama hatasında stresi toplar. Yüzey kalitesi de önemlidir, çünkü pürüzlü küresel baş malzemeyi sürükleyip form parçasında iz bırakabilir. Jungu tekliften önce küre radiusunu, baş yüksekliğini, şaft çapını, pim boyunu, makine istasyonunu, malzemeyi, kaplamayı, polisajı ve aşınmış uç veya çatlak geçiş fotoğraflarını inceler.
Tipik kullanım
bağlantı elemanı üretiminde baş şekillendirme, delme, presleme ve özel şekilli zımba operasyonları.
İlgili ürün aileleri
Teknik İnceleme Kapsamı
Jungu neleri kontrol eder
- Küre radiusu, baş yüksekliği, şaft çapı, geçiş radiusu, tolerans ve yüzey finisajı
- Pim boyu, istasyon hizalaması, darbe yükü, malzeme sınıfı, kaplama ve polisaj rotası
- Mevcut hata: geçiş çatlağı, düzleşmiş küre başı, yüzey sürükleme izi, galling veya eğilme
Neden standart fiyat gösterilmiyor
Bu B2B özel takım üretimidir. Güvenilir teklif; çizim, malzeme, ölçü, tolerans, makine ayarı, yıllık adet ve alıcının çözmek istediği kalıp ömrü problemine bağlıdır.
Teklif İçin Gerekli Bilgiler
| Çizim | Kritik ölçülerle birlikte 2D çizim, 3D dosya veya numune fotoğrafları. |
|---|---|
| Üretim Bağlamı | Bağlantı elemanı türü, malzeme, makine modeli, istasyon sayısı ve yıllık talep. |
| Kalite Hedefi | Tolerans, yüzey finisajı, kaplama, hedef kalıp ömrü ve mevcut arıza modu. |
| Ticari Bağlam | Prototip adedi, seri üretim ihtiyacı, hedef teslim süresi ve hedef ülke. |
Uygulama ve Satın Alma Uyumu
| Tipik uygulama | bağlantı elemanı üretiminde baş şekillendirme, delme, presleme ve özel şekilli zımba operasyonları |
|---|---|
| Alıcı inceleme odağı | baş geometrisi, zımba malzemesi, kaplama, sertlik, makine istasyonu, aşınma şekli ve darbe yükü |
| Teklif temeli | çizim, malzeme, tolerans, makine modeli, miktar ve hedef kalıp ömrü |
| İnceleme çıktısı | çizim, üretim hattı ve kalıp ömrü hedefiyle uyumlu özel zımba rotası |
Teklif Süreci
- Çizimleri ve uygulama detaylarını gönderin.
- Jungu üretilebilirliği ve takım rotasını inceler.
- Mühendislik ekibi malzemeyi, toleransı ve kalıp ömrü hedefini netleştirir.
- Teknik onaydan sonra teklif ve teslim süresi hazırlanır.
SSS
Geçiş bölgesi neden çatlar?
Yük küre-şaft geçişinde yön değiştirir. Küçük radius, sert malzeme veya hizalama hatası stresi burada toplar.
Ayna polisaj gerekir mi?
Görünür yüzey beklentisi ve malzeme akışına bağlıdır. Pürüzsüz yüzey izleri azaltır ama doğru geometri yerine geçmez.
Bu ürün özelleştirilebilir mi?
Evet. Jungu, alıcı çizimleri, numuneleri ve makine gereksinimlerine göre bağlantı elemanı kalıp takımları üretir.
Önce ne gönderilmeli?
Çizim, malzeme, makine modeli, tolerans gereksinimi, yıllık adet ve mevcut takım ömrü sorunu gönderilmelidir.
Bu takım için teknik inceleme mi gerekiyor?
Jungu'nun üretilebilirliği, malzeme rotasını ve teklif koşullarını kontrol edebilmesi için çizimleri ve proje detaylarını gönderin.
