Segmentli Kalıplar
Bağlantı Elemanları Soğuk Şekillendirme İçin Açılır-Kapanır Kalıplar
Parçanın çıkması için açılan ve bir sonraki vuruş öncesinde tekrarlanabilir şekilde kapanan kalıp grupları. Jungu teklif öncesinde bölünmüş yapı, eşleşen yüzeyler, boşluk geçişleri, destek ve makine arayüzünü çizim ve numuneler üzerinden inceler.
Bağlantı Elemanları Soğuk Şekillendirme İçin Açılır-Kapanır Kalıplar ne için kullanılır?

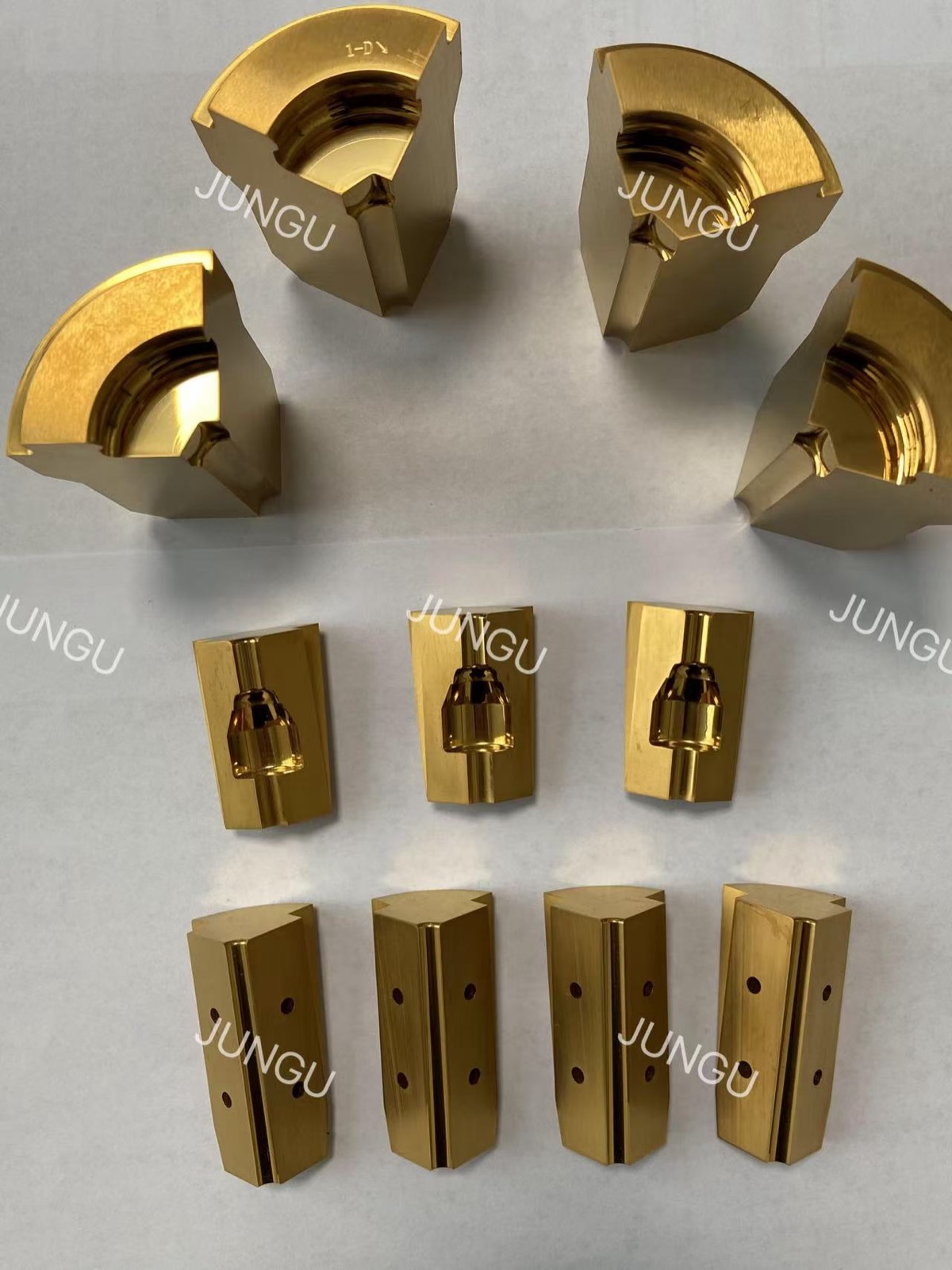

Açılır-kapanır kalıp, parça çıkışı için ayrılan ve sonraki şekillendirme vuruşundan önce tanımlı konuma dönen eşleşmiş kalıp parçalarından oluşur. Kapalı bir boşluktan parça çıkarmak zor olduğunda, omuz veya iç profil erişim gerektirdiğinde ya da bölünmüş yapı standart olmayan formu daha iyi desteklediğinde tercih edilebilir. Açılma hareketi tek başına yeterli değildir. Bölme çizgisi, konumlandırma, boşluk geçişi, parçaların arkasındaki destek ve kapanma tekrarı parça kararlılığını belirler. Fotoğraf genel yapıyı gösterir; ancak bölme toleransını, kritik boşluk ölçülerini, malzeme rotasını veya makine arayüzünü doğrulamaz. Jungu bu noktaları çizim, montaj fotoğrafları, numuneler ve mevcut hata kanıtıyla inceler.
Tipik kullanım
bölünmüş boşluk, kontrollü parça çıkışı ve standart olmayan baş, omuz, iç profil veya geometri içeren bağlantı elemanı soğuk şekillendirme.
İlgili ürün aileleri
Teknik İnceleme Kapsamı
Jungu neleri kontrol eder
- Bölme çizgisi, fonksiyonel yüzeyler, kritik ölçüler ve kontrol noktaları işaretlenmiş parça çizimi
- Segment sayısı, yönü, konumlandırma özellikleri, sabitleme delikleri, eşleşen yüzeyler ve boşluk geçişleri
- Kalıp kasası veya tutucu ölçüleri, arka destek, açılma-kapanma hareketi ve makine arayüzü
- Malzeme ve ısıl işlem rotası, yüzey işlemi, yağlama ve mevcut üretim koşulu
- Hata kanıtı: bölme izi, çapak, eksik dolum, yapışma, kararsız kapanma, segment kırığı, çatlak veya tek taraflı aşınma
Neden standart fiyat gösterilmiyor
Bu B2B özel takım üretimidir. Güvenilir teklif; çizim, malzeme, ölçü, tolerans, makine ayarı, yıllık adet ve alıcının çözmek istediği kalıp ömrü problemine bağlıdır.
Teklif İçin Gerekli Bilgiler
| Parça ve boşluk çizimi | Bölme konumu, fonksiyonel yüzeyler, toleranslar, boşluk profili ve kontrol yöntemi işaretli çizim. |
|---|---|
| Montaj ve arayüz | Ayrılmış ve montajlı fotoğraflar, segment yönü, sabitleme, kasa ölçüleri ve makine modeli. |
| Proses bilgisi | Malzeme, blank, şekillendirme sırası, açılma-kapanma zamanı, yağlama ve üretim şartı. |
| Hata kanıtı | Bölme izi, çapak, yapışma, eksik dolum, segment kırığı, çatlak veya düzensiz aşınma fotoğrafları. |
| Malzeme rotası | Temel malzeme, ısıl işlem, yüzey işlemi ve karşılaştırma için mevcut takım veya numune. |
Uygulama ve Satın Alma Uyumu
| Tipik uygulama | bölünmüş boşluk, kontrollü parça çıkışı ve standart olmayan baş, omuz, iç profil veya geometri içeren bağlantı elemanı soğuk şekillendirme |
|---|---|
| Alıcı inceleme odağı | bölme çizgisi, eşleşen yüzey teması, boşluk hizası, açılma-kapanma boşluğu, parça arkası desteği, çıkış yönü ve aşınma izleri |
| Teklif temeli | çizim, malzeme, tolerans, makine modeli, miktar ve hedef kalıp ömrü |
| İnceleme çıktısı | parça geometrisi, segment düzeni, destek durumu, çıkış yönü ve makine arayüzüne uygun açılır-kapanır kalıp rotası |
Teklif Süreci
- Parça çizimini, kalıp fotoğraflarını, makine modelini, malzemeyi ve mevcut hata kanıtını gönderin.
- Jungu bölme çizgisini, boşluk erişimini, konumlandırmayı, desteği ve açılma-kapanma sırasını inceler.
- Mühendislik ekibi malzeme rotasını, toleransları, yüzey işlemini, kontrol noktalarını ve arayüz ölçülerini doğrular.
- Teknik kapsam netleştikten sonra teklif ve teslimat rotası hazırlanır.
SSS
Açılır-kapanır kalıp ile standart segmentli kalıp arasındaki fark nedir?
Standart segmentli kalıpta çoğunlukla boşluk desteği veya özel profil öne çıkar. Açılır-kapanır kalıpta parçaların ayrılması, konumlanması ve şekillendirme konumuna tekrar dönmesi de kontrol edilmelidir.
Jungu kalıbı yalnızca ürün fotoğrafından yapabilir mi?
Fotoğraflar yapıyı anlamaya yardımcı olur, fakat güvenilir teklif için yeterli değildir. Parça çizimini, kritik ölçüleri, segment düzenini, makine arayüzünü ve bir montaj fotoğrafını gönderin.
Şekillenen parçada bölme izi neden oluşur?
Bölme çizgisi, yüzeylerin eşleşmemesi, kapanma boşluğu, malzeme akışı, çapak kontrolü veya vuruş sırasında hareket etkili olabilir. Sadece karbür sınıfını değiştirmek nedeni ortadan kaldırmaz.
Mevcut kalıp kasası tekrar kullanılabilir mi?
Delik, omuz, konumlandırma yüzeyleri, aşınma ve yeni segment geçmesi kontrol edildikten sonra mümkün olabilir. Aşınmış kasa doğru eşleşen kalıbın merkezden kaçık kapanmasına yol açabilir.
Bu takım için teknik inceleme mi gerekiyor?
Jungu'nun üretilebilirliği, malzeme rotasını ve teklif koşullarını kontrol edebilmesi için çizimleri ve proje detaylarını gönderin.
