Eingehende Analyse der wichtigsten Schritte im Herstellungsprozess von Wolframcarbid-Matrizen

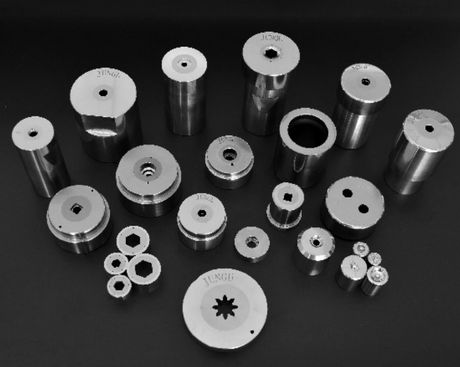

Der Herstellungsprozess von Wolframcarbid-Matrizen besteht aus einer ausgeklügelten Abfolge metallurgischer und maschineller Bearbeitungsschritte – einschließlich Materialauswahl, Pulvermetallurgie, Grobbearbeitung, Vakuumwärmebehandlung und Präzisionsbearbeitung –, die darauf ausgelegt ist, rohes Wolframpulver in ein hochhartes, verschleißfestes Industriewerkzeug umzuwandeln, das auch unter extremer Belastung enge Toleranzen einhält.

Durch die sorgfältige Kontrolle jeder Produktionsphase können Hersteller die Eigenschaften der Matrize so anpassen, dass sie spezifische industrielle Anforderungen erfüllt. Dieser Artikel bietet eine umfassende Analyse der sieben Schlüsselschritte bei der Herstellung hochwertiger Hartmetallmatrizen und untersucht, wie jeder Schritt zur überlegenen Leistung und Langlebigkeit des Endprodukts beiträgt.

Inhalt

1. Materialauswahl: Den Grundstein für Werkzeugqualität legen

2. Vorbehandlung: Absicherung des Bearbeitungsprozesses

3. Grobbearbeitung: Den grundlegenden Umriss der Matrize formen

4. Wärmebehandlung: Der Schlüssel zur Verbesserung der Werkzeugleistung

5. Endbearbeitung: Schnitzen der exquisiten Details der Matrize

6. Polieren: Der Matrize ein perfektes Aussehen und hervorragende Leistung verleihen

7. Qualitätsinspektion: Sicherung der endgültigen Qualität der Werkzeuge

Materialauswahl: Den Grundstein für Werkzeugqualität legen

Bei der Materialauswahl geht es um die Wahl des genauen Verhältnisses von Wolframkarbid (WC)-Partikeln und Kobalt (Co)-Binder, um sicherzustellen, dass die Hartmetallmatrizen das notwendige Gleichgewicht zwischen Härte und Bruchzähigkeit aufweisen, das für bestimmte industrielle Anwendungen erforderlich ist.

Die Grundlage jeder Hochleistungsstanze beginnt beim Rohmaterial. Wolframkarbid ist ein Verbundwerkstoff, bei dem die harten Karbidpartikel für Verschleißfestigkeit sorgen, während der Metallbinder (normalerweise Kobalt) für die nötige Zähigkeit sorgt, um Rissbildung zu widerstehen. Im B2B-Fertigungsbereich ist die Auswahl der richtigen Sorte kein einheitlicher Prozess. Es erfordert ein tiefes Verständnis der Belastungen, denen das Werkzeug ausgesetzt ist, wie z. B. Stöße, Hitze und chemische Einwirkung.

Beim Vergleich verschiedener Materialien bewerten Hersteller oft, wie Hartmetallmatrizen funktionieren unter Last im Vergleich zu herkömmlichen Materialien. Beispielsweise erhöht ein höherer Kobaltgehalt die Zähigkeit, verringert jedoch die Härte, sodass es für Hochleistungsstanzmatrizen geeignet ist. Umgekehrt führt ein geringerer Kobaltgehalt zu einer härteren, verschleißfesteren Matrize, die sich ideal für das Drahtziehen mit hoher Geschwindigkeit eignet.

Die folgende Tabelle zeigt gängige Materialqualitäten, die bei der Herstellung von Hartmetallmatrizen verwendet werden :

Die Auswahl des falschen Materials kann zu einem vorzeitigen Werkzeugausfall führen, was die Betriebskosten erheblich erhöht. Aus diesem Grund gilt die Materialauswahl als das kritischste „Qualitätstor“ im gesamten Herstellungszyklus.

Vorbehandlung: Absicherung des Bearbeitungsprozesses

Die Vorbehandlung ist die wesentliche Phase, in der der rohe Hartmetallrohling inspiziert, gereinigt und durch Spannungsentlastungsprozesse vorbereitet wird, um sicherzustellen, dass das Material stabil und frei von inneren Fehlern ist, bevor mit der intensiven Bearbeitung begonnen wird.

Vor dem ersten Schnitt muss der Hartmetallrohling einer gründlichen Vorbereitung unterzogen werden. Da Wolframcarbid durch Pulvermetallurgie hergestellt wird, können innere Porositäten oder eine inkonsistente Dichte zu katastrophalen Ausfällen während der Schrupp- oder Erwärmungsphase führen. Die Vorbehandlung dient als Schutz und stellt die strukturelle Integrität des Materials sicher. Diese Phase umfasst häufig eine Ultraschallreinigung zur Entfernung von Verunreinigungen und ein spezielles thermisches Einweichen zur Homogenisierung der inneren Struktur.

In vielen Fällen gehört zur Vorbehandlung auch die Vorbereitung des Stahlmantels, wenn der Hartmetalleinsatz eingeschrumpft werden soll. Die Gewährleistung einer perfekten Übereinstimmung zwischen dem Hartmetallkern und dem Stahlmantel ist für die Langlebigkeit von Hartmetallmatrizen von entscheidender Bedeutung . Diese Vorbereitung verhindert eine ungleichmäßige Spannungsverteilung, die eine der Hauptursachen für Chiprisse in Hochdruckumgebungen ist.

Eine wirksame Vorbehandlung bietet mehrere entscheidende Vorteile:

1. Erkennung von Mikrorissen: Die frühzeitige Erkennung von Oberflächenrissen verhindert die Verschwendung teurer Bearbeitungsstunden an einem defekten Rohling.

2. Spannungsausgleich: Durch die Reduzierung der Restspannungen aus dem Sinterprozess wird sichergestellt, dass die Matrize während der nachfolgenden Schritte ihre Form beibehält.

3. Verbesserte Beschichtungshaftung: Eine ordnungsgemäße Reinigung stellt sicher, dass zukünftige PVD- oder CVD-Beschichtungen perfekt an der Oberfläche haften.

Grobbearbeitung: Den grundlegenden Umriss der Matrize formen

Bei der Grobbearbeitung wird der Großteil des überschüssigen Materials mithilfe von Techniken wie CNC-Fräsen oder Erodieren vom Hartmetallrohling entfernt, um die primäre Form und Funktionsgeometrie der Hartmetallmatrizen zu erzeugen.

Sobald das Material vorbereitet ist, beginnt die Umwandlung vom Rohling zum Werkzeug. Da Wolframcarbid außergewöhnlich hart ist, erfordert die Grobbearbeitung eine spezielle Ausrüstung. Standardwerkzeuge zum Schneiden von Stahl sind unwirksam; Stattdessen verwenden Hersteller Werkzeuge mit Diamantspitze oder Funkenerosion (EDM). In dieser Phase liegt der Fokus eher auf Geschwindigkeit und Volumenentfernung als auf mikroskopischer Präzision. Das Ziel besteht darin, den Endabmessungen so nahe wie möglich zu kommen und gleichzeitig ein bestimmtes „Spielraum“ für die Endbearbeitungs- und Wärmebehandlungsschritte zu lassen.

Bei komplexen Geometrien ist Drahterodieren oft die bevorzugte Methode. Es ermöglicht die Erstellung komplizierter Innenprofile, die sich nicht fräsen ließen. In dieser Phase wird die grundlegende Architektur der Hartmetallmatrizen festgelegt. Es ist wichtig zu beachten, dass das Schruppen sorgfältig durchgeführt werden muss, um die Bildung einer „weißen Schicht“ zu vermeiden – einer spröden Oberflächenschicht, die durch die starke Hitze des EDM-Prozesses verursacht wird.

Beim Entwerfen dieser Werkzeuge beziehen sich Ingenieure häufig auf a Vergleich von Wolframkarbid-Matrizen mit Stahl-Matrizen zur Bestimmung der geeigneten Bearbeitungstoleranzen, da Hartmetall andere Wärmeausdehnungseigenschaften aufweist als Stahl.

Wichtige Überlegungen bei der Grobbearbeitung:

• Bearbeitungszugabe: Typischerweise bleiben 0,3 mm bis 0,5 mm für den Endschliff übrig.

• Optimierung des Werkzeugwegs: Minimierung der Wärmeentwicklung zum Schutz des Kobaltbinders.

• Kühlmittelmanagement: Verwendung synthetischer Hochdrucköle, um Karbidpartikel wegzuspülen und die Temperaturstabilität aufrechtzuerhalten.

Wärmebehandlung: Der Schlüssel zur Verbesserung der Werkzeugleistung

Wärmebehandlung, insbesondere Vakuumsintern oder HIP (Hot Isostatic Pressing), ist der metallurgische Prozess, der die Hartmetallpartikel und das Bindemittel miteinander verbindet, um die endgültige Härte und maximale Dichte der Hartmetallmatrizen zu erreichen.

Die Wärmebehandlung ist die „Seele“ des Herstellungsprozesses. Während der Hartmetallrohling nach dem ersten Sintern technisch „hart“ ist, werden häufig sekundäre Wärmebehandlungen oder spezielle Sinterzyklen eingesetzt, um die Kornstruktur zu optimieren. Der Einsatz des Heißisostatischen Pressens (HIP) ist besonders wichtig für hochwertige Hartmetallmatrizen . Durch die gleichzeitige Anwendung von hohem Druck und hoher Temperatur in einer Inertgasatmosphäre beseitigt der Prozess jegliche verbleibende Mikroporosität, was zu einem nahezu 100 % dichten Material führt.

Diese Erhöhung der Dichte führt direkt zu einer verbesserten Leistung. Eine Matrize, die einer ordnungsgemäßen HIP-Behandlung unterzogen wurde, weist eine deutlich höhere Ermüdungsfestigkeit und Schlagfestigkeit auf. Dies ist einer der Hauptgründe, warum Profis Hartmetall für anspruchsvolle Aufgaben wählen. Ein gut behandeltes Hartmetallwerkzeug kann 50 bis 100 Mal länger halten als ein Gegenstück aus gehärtetem Stahl. Weitere Details hierzu finden Sie im Vergleichsleitfaden für Hartmetall-Matrizen und Stahl-Matrizen.

Der Wärmebehandlungszyklus folgt im Allgemeinen diesen Phasen:

1. Vorheizen: Erhöhen Sie die Temperatur schrittweise, um einen Thermoschock zu vermeiden.

2. Sintern/Einweichen: Aufrechterhaltung hoher Temperaturen (ca. 1.400 °C bis 1.500 °C), damit sich das Kobalt verflüssigen und die Karbidkörner „benetzen“ kann.

3. Kontrollierte Kühlung: Steuerung der Abkühlgeschwindigkeit, um innere Spannungen zu verhindern und eine gleichmäßige Korngröße sicherzustellen.

Endbearbeitung: Schnitzen der exquisiten Details der Matrize

Bei der Endbearbeitung kommen hochpräzises Diamantschleifen, Hartdrehen und Feinerodieren zum Einsatz, um die Endtoleranzen typischerweise im Mikrometerbereich zu erreichen und sicherzustellen, dass die Hartmetallmatrizen genauen technischen Spezifikationen entsprechen.

Nach dem Härten befindet sich die Matrize in ihrem am schwierigsten zu bearbeitenden Zustand. Bei der Endbearbeitung werden die „erlesenen Details“ verwirklicht. Hier kommt es auf jeden Mikrometer an, insbesondere bei Komponenten wie Kaltstauchdüsen oder Präzisionsextrusionsdüsen, bei denen eine Abweichung von 0,005 mm zu einer Ausschussproduktionscharge führen kann. Um die gewünschten Abmessungen und Oberflächenintegrität zu erreichen, werden Diamantschleifscheiben mit bestimmten Körnungen verwendet.

Präzision ist das Markenzeichen hoher Qualität Hartmetall-Matrizen . Moderne CNC-Schleifmaschinen, die mit prozessbegleitenden Messsystemen ausgestattet sind, ermöglichen Anpassungen in Echtzeit und stellen so sicher, dass jedes produzierte Werkzeug identisch ist. Bei Innendurchmessern und komplexen Hohlräumen bietet das „Ölschneiden“-EDM im Vergleich zum Standard-EDM auf Wasserbasis ein besseres Finish und reduziert den später erforderlichen manuellen Polieraufwand.

Wichtige Endbearbeitungsvorgänge:

• Koordinatenschleifen: Für äußerst genaue Lochpositionen und Rundheit.

• Rundschleifen: Um eine perfekte Konzentrizität zwischen Matrizenkern und Außendurchmesser sicherzustellen.

• Oberflächenschleifen: Zur Erzielung von Parallelität und flachen Passflächen für Matrizenbaugruppen.

Das Erreichen dieser engen Toleranzen zeichnet einen professionellen Hersteller aus. Die Präzision dieser fertigen Produkte wird oft hervorgehoben, wenn man sich mit einem befasst Vergleich zwischen Hartmetall- und Stahlwerkzeugen , da Hartmetall diese Abmessungen bei Verschleiß viel länger beibehält.

Polieren: Der Matrize ein perfektes Aussehen und hervorragende Leistung verleihen

Polieren ist die letzte Stufe der Oberflächenveredelung, bei der Diamantpasten und Schleifmittel verwendet werden, um mikroskopisch kleine Bearbeitungsspuren zu entfernen und so eine Hochglanzoberfläche zu erzeugen, die die Reibung minimiert und die Lebensdauer der Hartmetallmatrizen maximiert.

Auch wenn eine Matrize nach dem Schleifen fertig aussieht, weist sie dennoch mikroskopisch kleine Grate und Täler auf, die als Oberflächenrauheit bezeichnet werden. In der Welt der Hochdruckumformung sind diese mikroskopischen Unvollkommenheiten „Spannungskonzentratoren“, an denen Risse entstehen können. Beim Polieren geht es nicht nur um die Ästhetik; es handelt sich um eine funktionale Anforderung. Eine hochglanzpolierte Oberfläche ermöglicht einen reibungslosen Fluss des Werkstückmaterials über die Matrizenoberfläche, reduziert die durch Reibung erzeugte Wärme und verhindert „Abrieb“ (wobei das Werkstückmaterial an der Matrize klebt).

Bei Hartmetallmatrizen erfolgt der Poliervorgang oft in Etappen, beginnend mit einer relativ groben Diamantpaste (z. B. 9 Mikron) und abschließend mit einer ultrafeinen Paste (z. B. 0,25 Mikron). Bei vielen B2B-Anwendungen wie Drahtziehen oder Pillenpressen muss die Oberflächengüte Ra 0,05 oder besser sein.

Zu den Vorteilen einer hochwertigen Politur gehören:

1. Reduzierte Zugkraft: Bei Ziehanwendungen ist weniger Energie erforderlich, um Material durch die Matrize zu bewegen.

2. Verbesserte Produktqualität: Die Oberfläche der Matrize wird direkt auf das fertige Teil übertragen (z. B. ein glänzender Draht oder ein glatter Schraubenkopf).

3. Korrosionsbeständigkeit: Eine glattere Oberfläche bietet weniger Angriffsfläche für chemische Reaktionen, wodurch sich die Widerstandsfähigkeit der Matrize gegenüber Umwelteinflüssen leicht verbessert.

Qualitätsinspektion: Sicherung der endgültigen Qualität der Werkzeuge

Die Qualitätsprüfung ist die letzte Validierungsphase, in der fortschrittliche Messgeräte wie KMGs und Profilometer eingesetzt werden, um zu bestätigen, dass die Hartmetallmatrizen alle Maß-, Struktur- und Oberflächenanforderungen erfüllen.

Erst mit der Überprüfung der Qualität ist der Herstellungsprozess abgeschlossen. Im professionellen B2B-Umfeld muss jedem Stempel ein Prüfbericht beiliegen. Die Qualitätsprüfung umfasst mehrere Testebenen. Die Maßprüfung erfolgt mit Koordinatenmessgeräten (KMG) und Lasermikrometern. Über die Abmessungen hinaus wird die „Gesundheit“ des Materials mithilfe zerstörungsfreier Tests (NDT) wie Ultraschall oder Farbeindringprüfung überprüft, um sicherzustellen, dass während der Bearbeitung oder Wärmebehandlung keine Risse entstanden sind.

Eine Härteprüfung (normalerweise Rockwell-A-Skala für Hartmetall) ist obligatorisch, um sicherzustellen, dass die Wärmebehandlung die gewünschten Eigenschaften erzielt. Darüber hinaus werden Oberflächenprofilometer verwendet, um den beim Polieren erreichten Ra-Wert zu quantifizieren. Dieser strenge Ansatz stellt sicher, dass ein Kunde, wenn er Hartmetallmatrizen in seine Produktionslinie integriert, dies mit vollem Vertrauen in die Leistung des Werkzeugs tun kann.

Typische Inspektionscheckliste für Hartmetallmatrizen :

• Maßgenauigkeit: Überprüfung anhand von CAD-Modellen oder Bauplänen.

• Konzentrizität und Rundlauf: Unverzichtbar für rotierende Werkzeuge oder mehrstufige Matrizen.

• Härteprüfung: Sicherstellen, dass die Sorte den angegebenen HRA- oder HV-Werten entspricht.

• Visuelle Inspektion unter Vergrößerung: Prüfung auf Mikrosplitter oder Oberflächenunregelmäßigkeiten.

Das Verständnis der Komplexität dieser letzten Phase hilft, das im Folgenden diskutierte Wertversprechen zu erklären Umfassender Leitfaden für Matrizen aus Wolframcarbid im Vergleich zu Stahlmatrizen , bei denen die Qualitätssicherung ein wichtiger Faktor bei den Gesamtbetriebskosten ist.
