Kopfstempel und Stempelstifte

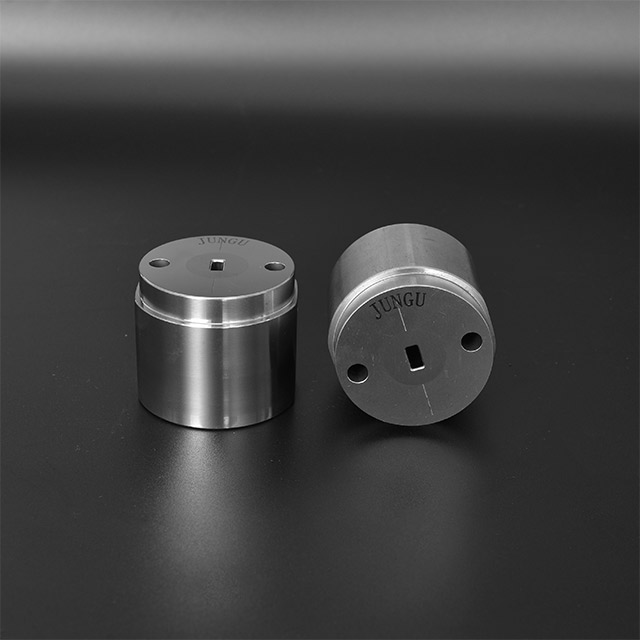

Kundenspezifisches Kaltstauch-Stempelwerkzeug
Zeichnungsbasiertes Kaltstauch-Stempelwerkzeug für Sonderformen. Jungu prüft Stationslast, Nasenradius, Werkstoffroute, Beschichtung, Ausrichtung und Bruchbild.
Wofür wird Kundenspezifisches Kaltstauch-Stempelwerkzeug verwendet?
Kundenspezifisches Kaltstauch-Stempelwerkzeug wird benötigt, wenn Standardprofile Kopf, Rezess oder Sondergeometrie nicht formen können. Entscheidend ist nicht nur die Kontur. Brüche entstehen häufig durch Stationsversatz, zu lange ungestützte Spitze, scharfen Radius, harte Werkstoffe, falsche Beschichtung oder schlechte Entformung in der Matrize. Jungu prüft Teilezeichnung, Stempelzeichnung, Station, Werkstoff, Umformfolge, Radius, Beschichtung und Fotos von Bruchspitze, Biegespur, Fressen oder Füllfehlern.
Typische Anwendung
Kopfformung, Lochung, Stanzung und Sonderform-Stempelprozesse in der Verbindungselementfertigung.
Verwandte Produktfamilien
Umfang der technischen Prüfung
Was Jungu prüft
- Stempelprofil, Nasenradius, Länge, Rezess und Toleranz
- Station, Halter, Ausrichtung, Umformfolge und Gegenmatrize
- Werkstoff, Härte, Schmierung, Beschichtung und Zielstandzeit
- Fehlerbild: Spitzenbruch, Biegung, Fressen, Füllfehler oder Exzentrizität
Warum kein Standardpreis angezeigt wird
Dies ist kundenspezifisches B2B-Werkzeug. Ein belastbares Angebot hängt von Zeichnung, Werkstoff, Größe, Toleranz, Maschineneinstellung, Jahresmenge und dem zu lösenden Standzeitproblem ab.
Benötigte Angaben für ein Angebot
| Zeichnung | 2D-Zeichnung, 3D-Datei oder Musterfotos mit kritischen Maßen. |
|---|---|
| Produktionskontext | Verbindungselementtyp, Werkstoff, Maschinenmodell, Stationszahl und Jahresbedarf. |
| Qualitätsziel | Toleranz, Oberflächenfinish, Beschichtung, Zielstandzeit und aktueller Ausfallmodus. |
| Kommerzieller Kontext | Prototypenmenge, Serienbedarf, gewünschte Lieferzeit und Zielland. |
Anwendung und Einkaufs-Fit
| Typische Anwendung | Kopfformung, Lochung, Stanzung und Sonderform-Stempelprozesse in der Verbindungselementfertigung |
|---|---|
| Prüfschwerpunkt für Käufer | Kopfgeometrie, Stempelwerkstoff, Beschichtung, Härte, Maschinenstation, Verschleißbild und Schlaglast |
| Angebotsbasis | Zeichnung, Werkstoff, Toleranz, Maschinenmodell, Menge und Zielstandzeit |
| Prüfergebnis | eine kundenspezifische Stempelroute passend zu Zeichnung, Produktionslinie und Standzeitziel |
Anfrageprozess
- Zeichnungen und Anwendungsdetails senden.
- Jungu prüft Herstellbarkeit und Werkzeugroute.
- Das Engineering klärt Werkstoff, Toleranz und Zielstandzeit.
- Nach technischer Bestätigung werden Angebot und Lieferzeit erstellt.
FAQ
Kann Jungu einen gebrochenen Stempel kopieren?
Ja, aber Station und Zeichnung werden benötigt, weil das Original bereits falsch ausgelegt sein kann.
Warum bricht die Spitze?
Ursachen sind Radius, ungestützte Länge, Ausrichtung, Werkstoffhärte, Beschichtung oder Entformung.
Hartmetall oder Werkzeugstahl?
Das hängt von Schlaglast, Profilgröße, Abstützung und Verschleißbild ab. Härter ist nicht immer sicherer.
Kann dieses Werkzeug kundenspezifisch gefertigt werden?
Ja. Jungu fertigt Verbindungselement-Werkzeuge nach Käuferzeichnung, Muster und Maschinenanforderung.
Soll dieses Werkzeug technisch geprüft werden?
Senden Sie Zeichnungen und Projektdaten, damit Jungu Machbarkeit, Werkstoffroute und Angebotsbedingungen prüfen kann.
