Segmentmatrizen

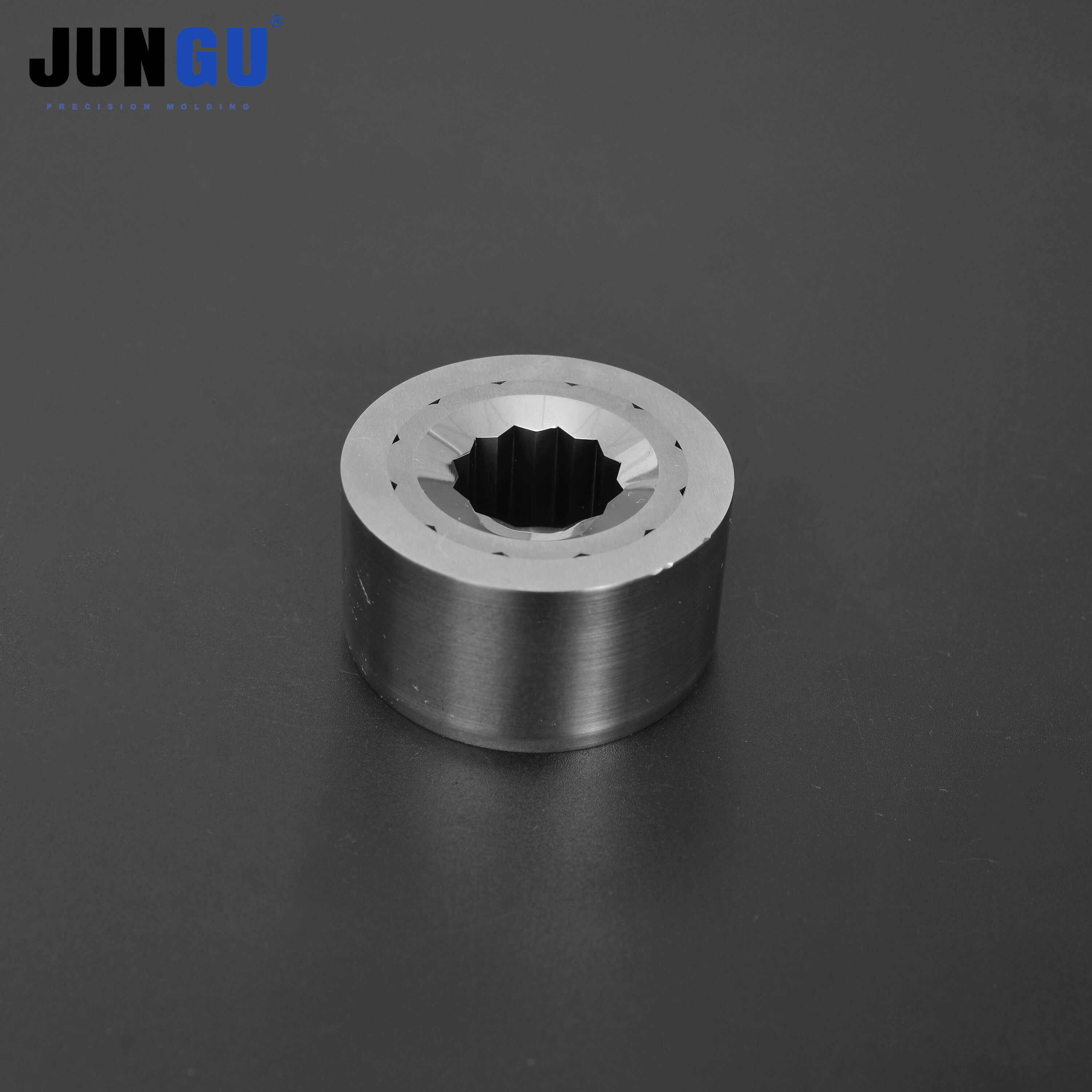

Mehrstufen-Hartmetall-Kaltschlagmatrizen für Bolzen
Mehrstufen-Hartmetall-Kaltschlagmatrizen für Bolzenlinien. Jungu prüft Stationsfolge, Hartmetallabstützung, Schrumpfsitz, Rohlingvolumen und Rissbild.
Wofür wird Mehrstufen-Hartmetall-Kaltschlagmatrizen für Bolzen verwendet?
Mehrstufen-Hartmetall-Kaltschlagmatrizen für Bolzen arbeiten über mehrere Umformstationen, bei denen jede Station Materialfluss und Lastrichtung verändert. Die Matrize darf nicht als einzelner Einsatz betrachtet werden. Ein gerissener Hartmetallkern in Station drei kann durch falsches Rohlingvolumen in Station eins, schlechte Transferausrichtung in Station zwei oder zu geringe Stahlabstützung entstehen. Jungu prüft Stationslayout, Teilezeichnung, Rohlingdurchmesser, Abschnittlänge, Werkstoff, Umformfolge, Hartmetallsorte, Schrumpfsitz, Gehäuseabstützung und Fotos von Rissen, Ausbrüchen, Falten oder exzentrischen Köpfen.
Typische Anwendung
progressives Kaltschlagen von Bolzen, bei dem Stationsfolge, Rohlingvolumen, Hartmetallabstützung und Transferausrichtung die Standzeit bestimmen.
Verwandte Produktfamilien
Umfang der technischen Prüfung
Was Jungu prüft
- Teilezeichnung, Stationslayout, Umformfolge, Reduktionsgrad und Zielmaße
- Rohlingdurchmesser, Abschnittlänge, Drahtwerkstoff, Härte, Schmierung und Volumenstabilität
- Hartmetallsorte, Schrumpfsitz, Gehäuseabstützung, Radius und Lastrichtung
- Fehler: Radialriss, Kantenausbruch, Falten, exzentrischer Kopf, Transferkratzer oder kurze Standzeit
Warum kein Standardpreis angezeigt wird
Dies ist kundenspezifisches B2B-Werkzeug. Ein belastbares Angebot hängt von Zeichnung, Werkstoff, Größe, Toleranz, Maschineneinstellung, Jahresmenge und dem zu lösenden Standzeitproblem ab.
Benötigte Angaben für ein Angebot
| Stationsdaten | Stationszeichnungen oder Fotos, Zielkontur, Reduktion und aktuelle Werkzeugfolge. |
|---|---|
| Rohling und Draht | Rohlingdurchmesser, Abschnittlänge, Drahtwerkstoff, Härte, Schmierung und Vorschub. |
| Abstützstruktur | Hartmetallsorte, Schrumpfsitz, Gehäusemaß, Stützring und Montagefotos. |
| Fehlerbild | Fotos von Rissweg, Falten, Kopfexzentrizität, Transferkratzern oder verschlissenen Kanten. |
Anwendung und Einkaufs-Fit
| Typische Anwendung | progressives Kaltschlagen von Bolzen, bei dem Stationsfolge, Rohlingvolumen, Hartmetallabstützung und Transferausrichtung die Standzeit bestimmen |
|---|---|
| Prüfschwerpunkt für Käufer | Stationslayout, Rohlingvolumen, Hartmetallabstützung, Gehäusepassung, Transferausrichtung, Werkstoff und Rissbild |
| Angebotsbasis | Zeichnung, Werkstoff, Toleranz, Maschinenmodell, Menge und Zielstandzeit |
| Prüfergebnis | eine stationsgerechte Hartmetallroute mit gemeinsam geprüfter Abstützung, Schrumpfsitz, Materialfluss und Kontrolle |
Anfrageprozess
- Zeichnungen und Anwendungsdetails senden.
- Jungu prüft Herstellbarkeit und Werkzeugroute.
- Das Engineering klärt Werkstoff, Toleranz und Zielstandzeit.
- Nach technischer Bestätigung werden Angebot und Lieferzeit erstellt.
FAQ
Kann Jungu nur die gebrochene Station anbieten?
Ja, sicherer ist die Prüfung mit vorherigen Stationen und Rohlingen, weil der Riss dort vorbereitet sein kann.
Warum bricht Hartmetall trotz korrekter Härte?
Ursachen sind Schlag, schlechte Abstützung, Radiusspannung, falscher Schrumpfsitz oder exzentrische Last.
Welche Fehlerbilder helfen?
Gebrochene Matrize, fehlerhaftes Teil, Stationsposition und Fotos der vorgelagerten Halbfabrikate.
Kann dieses Werkzeug kundenspezifisch gefertigt werden?
Ja. Jungu fertigt Verbindungselement-Werkzeuge nach Käuferzeichnung, Muster und Maschinenanforderung.
Soll dieses Werkzeug technisch geprüft werden?
Senden Sie Zeichnungen und Projektdaten, damit Jungu Machbarkeit, Werkstoffroute und Angebotsbedingungen prüfen kann.
